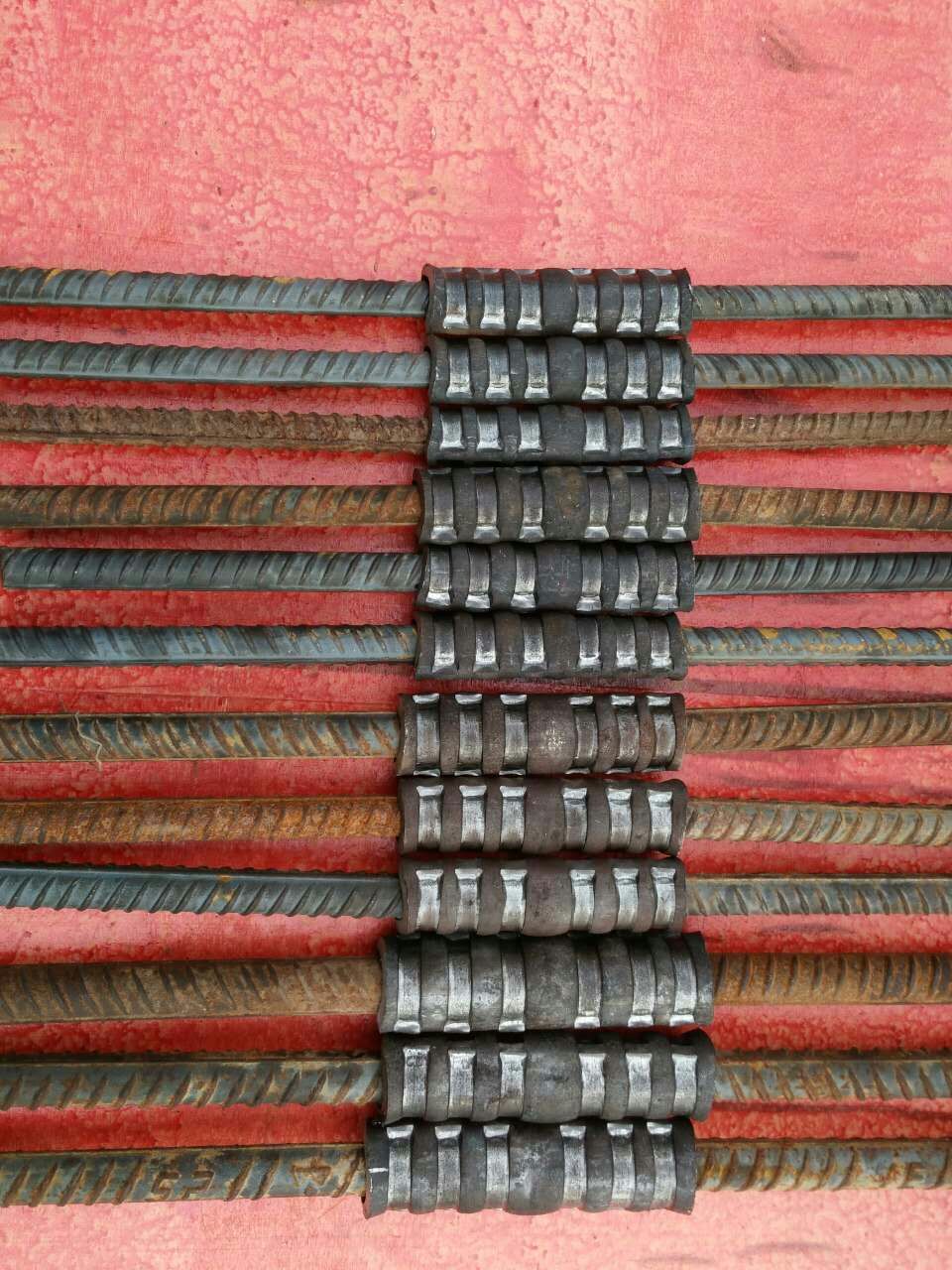

冷擠壓套筒連接是鋼筋機械連接中的一種關鍵工藝，通過液壓壓接鉗對鋼筋套筒實施徑向擠壓，使其產生塑性變形，與鋼筋橫肋形成機械咬合。但在實際施工中，鋼筋套筒冷擠壓變形異常時有發生，直接影響接頭質量與結構安全。系統排查成因并采取針對性措施，是解決成型缺陷的有效路徑。
一、常見變形異常表現
冷擠壓鋼筋套筒變形異常主要包括：套筒表面出現裂縫；壓痕處外徑過?。ㄐ∮谠鈴降?.8倍）；壓痕深度不足或壓接道數缺失；鋼筋伸入套筒長度不達標。以上缺陷會顯著降低接頭抗拉強度，埋下安全隱患。
二、主要成因分析
導致鋼筋套筒冷擠壓變形異常的原因有：
擠壓工藝不當：壓接力過大導致套筒裂紋，過小則咬合不足。
溫度與速度失控：擠壓溫度過高或速度過快，易引發表層拉裂。
規格不匹配：鋼筋與套筒內外徑尺寸不符，影響擠壓效果。
鋼筋端頭處理不到位：端部呈馬蹄形、彎折或附著油污銹皮，均會干擾正常擠壓。
三、系統化排查與解決步驟
第一步：設備與工藝排查
使用前標定擠壓力，檢查油壓表是否準確。壓痕直徑、壓接道數須符合技術參數要求。發現壓痕異常應立即停機調整。
第二步：材料配套性檢查
核查鋼筋套筒材質與出廠證明，外觀不合格者不得使用。同時確認套筒與鋼筋規格匹配，壓模應標有對應鋼筋規格標記。
第三步：施工準備檢查
鋼筋下料必須用無齒鋸，確保端面與軸線垂直。清除壓接部位的銹皮、油污等雜物。在鋼筋上畫好定位標記，確保插入鋼筋套筒的長度符合要求，端頭距套筒長度中點不宜超過10mm。
第四步：擠壓操作控制
擠壓應從鋼筋套筒中間開始，依次向兩端進行。壓模運動方向應與鋼筋兩縱肋所在平面垂直。壓痕過深的接頭應切除重接，壓痕不足的進行補壓。
第五步：質量驗收檢驗
施工完成后須進行外觀檢查和單向拉伸性能檢查。接頭不得有肉眼可見裂紋，彎折角≤4°。每500個接頭為一驗收批，隨機抽取3個試件進行拉伸試驗，全部合格方為驗收合格。
四、參考行業標準
為保障鋼筋套筒冷擠壓成型質量，施工與驗收應依據以下標準：
JG/T 163-2013《鋼筋機械連接用套筒》
JGJ 107-2016《鋼筋機械連接技術規程》
JGJ 108-96《帶肋鋼筋套筒冷擠壓連接技術規程》
GB 1499.2《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》
嚴格執行上述標準，規范選用鋼筋套筒與工藝操作，可有效消除冷擠壓變形異常等成型缺陷，確保鋼筋連接結構的可靠性與長期安全性。
